“La geometría revela las fuerzas”.
Preámbulo. De lo cotidiano a la geometría invisible
¿Cuántas veces hemos contemplado, maravillados, las películas de ciencia ficción en las que automóviles, trenes o sofisticadas naves se desplazan suspendidos en el aire mediante tecnologías electromagnéticas?
Observamos aquellos vehículos que parecen desafiar la gravedad y nos asombramos ante los avances tecnológicos que la imaginación cinematográfica pone frente a nuestros ojos.
Sin embargo, mientras admiramos esos escenarios futuristas, pocas veces nos detenemos a pensar que algunos de los principios físicos que los inspiran están presentes en nuestra vida cotidiana, ocultos en dispositivos cuyo funcionamiento aceptamos sin preguntarnos qué estructuras matemáticas hacen posible describirlos.
Pensemos, por ejemplo, en la alarma antirrobo de un automóvil. Un sistema que, desde el exterior, parece sencillo puede incorporar sensores, circuitos y dispositivos electrónicos que responden a determinadas señales.
Consideremos también la conexión Wi-Fi de nuestro hogar.
Cuando salimos de casa, la señal inalámbrica puede acompañarnos durante cierta distancia; a medida que nos alejamos del punto de acceso, su intensidad recibida suele disminuir hasta que la conexión se vuelve débil o termina por interrumpirse.
En ambos casos nos encontramos ante tecnologías vinculadas con fenómenos electromagnéticos que podemos estudiar, representar y analizar mediante herramientas matemáticas.
Y entonces surge una pregunta que rara vez nos hacemos: ¿qué forma tridimensional tiene aquello que no podemos ver, pero cuyos efectos podemos percibir?
Cuando hablamos de una señal inalámbrica, no debemos imaginar necesariamente una esfera perfecta que se expande de manera uniforme en todas las direcciones.
La distribución espacial del campo electromagnético depende de las características de la antena, de la frecuencia, de las fuentes que lo producen, de los materiales presentes y de las condiciones del entorno.
Las paredes, los obstáculos, las reflexiones y las interferencias pueden modificar la señal recibida.
Por eso, la forma que adopta una representación tridimensional del campo no es siempre la misma: depende de qué magnitud estudiamos, de los valores que seleccionamos para representarla y de las condiciones físicas del sistema.
Precisamente ahí comienza nuestra exploración. Si pudiéramos representar el campo mediante superficies, regiones de intensidad o mapas tridimensionales, ¿qué patrones descubriríamos?
¿Encontraríamos simetrías, diferencias, concentraciones o estructuras características?
Y, si modificáramos la forma del dispositivo que genera el campo, ¿cambiaría también la distribución que observamos?
Estas preguntas nos conducen a una idea que deseamos desarrollar en este artículo: la huella geométrica electromagnética.
Utilizaremos esta expresión para referirnos, como concepto de trabajo, a la representación geométrica de la distribución espacial de un campo electromagnético bajo condiciones físicas determinadas.
No afirmamos que todo campo posea una huella única e invariable, ni que esta idea constituya por sí misma una ley física establecida.
Proponemos, más bien, investigar si las características geométricas de esas representaciones permiten describir, comparar y distinguir diferentes configuraciones electromagnéticas.
La palabra huella nos resulta especialmente sugerente.
En la vida cotidiana, una huella permite reconocer que algo ha pasado por un lugar; puede conservar rasgos de aquello que la produjo y ofrecer indicios sobre su origen.
Trasladada cuidadosamente al terreno de las matemáticas aplicadas, esta imagen nos invita a preguntar si la distribución espacial de un campo puede contener información acerca de la geometría del dispositivo, de la disposición de sus fuentes o de las condiciones bajo las cuales se genera.
La huella que buscamos no sería una marca material depositada sobre una superficie, sino una representación matemática susceptible de construirse, analizarse y compararse.
Su significado dependerá de cómo definamos el campo, qué magnitud representemos, qué criterios geométricos utilicemos y cuáles sean las condiciones del modelo.
Para explorar esta posibilidad, nos acercaremos al trabajo publicado en 2012 por el matemático mexicano Dr. Francisco Bulnes, en colaboración con Juan Carlos Maya e Isaías Martínez, titulado Design and Development of Impeller Synergic Systems of Electromagnetic Type to Levitation/Suspension Flight of Symmetrical Bodies.
En esta investigación, los autores estudian configuraciones de sistemas electromagnéticos destinados a la levitación o suspensión de cuerpos, presentan formulaciones matemáticas y muestran simulaciones relacionadas con la distribución del flujo magnético, además de abordar mecanismos de control del sistema.
Entre los elementos que despiertan nuestro interés se encuentran las distintas configuraciones geométricas representadas en la Figura 1, en la página 43: el disco, el elipsoide y la esfera.
Estas formas ofrecen un punto de partida para reflexionar sobre el papel de la geometría en la construcción de modelos electromagnéticos.
Más adelante, las formulaciones relacionadas con la acción y la energía, así como las simulaciones del flujo magnético presentadas en las páginas 48 y 49, proporcionan antecedentes para plantear comparaciones entre configuraciones y examinar sus distribuciones espaciales.
La investigación también aborda las fuerzas y el control de la estabilidad.
Estos aspectos amplían nuestra perspectiva, pues nos recuerdan que la representación de un campo no constituye un fin en sí mismo: puede formar parte de una investigación orientada a comprender el comportamiento de un dispositivo.
No obstante, la relación entre geometría, distribución del campo, fuerzas y estabilidad debe estudiarse mediante modelos definidos y pruebas apropiadas; no puede darse por demostrada únicamente a partir de una imagen o de una semejanza visual.
Nuestro propósito es partir de esos antecedentes para formular una pregunta propia: ¿puede construirse una huella geométrica electromagnética que permita identificar características relevantes de un campo y estudiar cómo se modifican cuando cambia la geometría del sistema que lo produce?
Para acercarnos a una respuesta, recurriremos a una idea fundamental: las matemáticas no solo permiten calcular cantidades, sino también reconocer estructuras.
La geometría nos ayuda a estudiar las formas; las simetrías permiten identificar propiedades que permanecen bajo determinadas transformaciones; y las herramientas computacionales nos ofrecen la posibilidad de representar fenómenos que nuestros sentidos no pueden observar directamente.
A lo largo de este artículo procuraremos explicar estas ideas sin exigir al lector conocimientos especializados de matemáticas o física.
Comenzaremos con ejemplos familiares, examinaremos los antecedentes del trabajo del Dr. Bulnes y sus colaboradores y avanzaremos hacia la posibilidad de construir representaciones tridimensionales que puedan compararse de manera sistemática.
Quizá el verdadero desafío no consista únicamente en dibujar la forma de un campo electromagnético, sino en descubrir qué información contiene esa representación, qué características permiten distinguirla de otras y hasta dónde podemos utilizarla para comprender el fenómeno que describe.
Porque, en ocasiones, lo invisible no carece de forma: simplemente necesita un lenguaje adecuado para ser representado.
Y tal vez, al estudiar la geometría de los campos electromagnéticos, podamos encontrar en sus distribuciones una huella que nos ayude a formular nuevas preguntas sobre la relación entre la forma, la física y las matemáticas.
Muy agradecido por acompañarme en este recorrido de investigación, en el que intentaremos descubrir qué puede revelarnos la geometría cuando aprendemos a observar aquello que, aunque no vemos directamente, deja efectos que podemos estudiar.
De los campos que nos rodean a la geometría que podemos descubrir
1. La huella: una manera de investigar lo que no vemos
En nuestra vida cotidiana, una huella nos permite reconocer que algo ha ocurrido. Las pisadas sobre la arena, por ejemplo, revelan el paso de una persona y pueden ofrecer indicios sobre la dirección de su desplazamiento.
La huella no es la persona, pero conserva información que nos ayuda a comprender su trayectoria.
¿Podemos trasladar esta idea al estudio de los campos electromagnéticos?
Aunque un campo electromagnético no deja necesariamente una marca física sobre una superficie, podemos calcular su distribución y representarla mediante mapas de intensidad, líneas de campo o modelos tridimensionales.
Estas representaciones permiten reconocer patrones, comparar regiones e identificar cambios asociados con las condiciones físicas del sistema.
Para comprender esta posibilidad, recordemos aquel experimento de Física que realizábamos en la secundaria: colocábamos un imán debajo de una hoja blanca y esparcíamos sobre ella limaduras de hierro.
Poco a poco, las pequeñas partículas se ordenaban siguiendo patrones curvos que nos permitían observar indirectamente la distribución del campo magnético.
Aquella experiencia, aparentemente sencilla, encerraba una enseñanza extraordinaria: aunque no podíamos ver el campo en sí mismo, sus efectos hacían perceptible parte de su organización espacial.
Sin embargo, la imagen plasmada sobre el papel representaba solamente una manifestación parcial de un fenómeno que se extiende en las tres dimensiones del espacio.
Las limaduras respondían a la acción del campo y revelaban un patrón en el plano, pero no mostraban por completo su estructura tridimensional.
Aquí surge una pregunta que conecta aquella experiencia escolar con las posibilidades de la investigación contemporánea: ¿qué información podríamos descubrir si, en lugar de limitarnos a observar las limaduras, reconstruyéramos matemáticamente la distribución espacial del campo y analizáramos sus propiedades mediante representaciones tridimensionales?
Esta pregunta constituye el punto de partida de mi investigación sobre la huella geométrica electromagnética.
Mi propósito es explorar cómo la configuración geométrica de un sistema puede relacionarse con la distribución espacial de su campo electromagnético y con las fuerzas que aparecen bajo determinadas condiciones físicas.
El objetivo no consiste únicamente en dibujar líneas o superficies, sino en investigar si las variaciones en la forma de un dispositivo (por ejemplo, un disco, un elipsoide o una esfera), producen cambios cuantificables en la distribución del campo y en las fuerzas asociadas.
Para responder a esta cuestión, será necesario considerar no solo la geometría, sino también las fuentes electromagnéticas, los materiales, las condiciones de frontera y el funcionamiento del sistema.
La investigación nos conduce así del experimento cualitativo al análisis matemático y computacional.
Primero, debemos definir el sistema físico; después, establecer un modelo que permita calcular el campo y representarlo en tres dimensiones; finalmente, comparar los resultados y examinar qué propiedades geométricas pueden identificarse y qué relación guardan con las fuerzas calculadas.
La visualización será una herramienta importante, pero no suficiente.
Para que una representación se convierta en un instrumento de investigación, necesitaremos magnitudes bien definidas, criterios de comparación reproducibles y procedimientos que permitan comprobar la consistencia de los resultados.
Si además pretendemos conocer el comportamiento de un dispositivo real, será necesario contrastar las predicciones con mediciones experimentales.
Imaginemos dos dispositivos electromagnéticos de formas diferentes. Si establecemos condiciones comparables, podemos calcular la distribución de una misma magnitud del campo y construir sus respectivas representaciones tridimensionales.
Al examinarlas, quizá encontremos diferencias en la intensidad, la extensión espacial o la simetría de las distribuciones.
El siguiente paso será determinar si esos cambios se deben a la geometría o a otras variables del sistema.
De esta manera, la huella geométrica electromagnética comienza a perfilarse como una propuesta de análisis: una representación que no solo ilustra un fenómeno, sino que permite formular preguntas sobre su estructura y comparar sus características bajo condiciones definidas.
2. La geometría: el lenguaje de las formas y las relaciones
Cuando escuchamos la palabra geometría, quizá recordamos las figuras que dibujábamos en la escuela: círculos, triángulos, cuadrados y cuerpos tridimensionales. Sin embargo, la geometría va mucho más allá de la clasificación de las figuras. También estudia las relaciones espaciales, las simetrías y las propiedades que permanecen o se modifican cuando un objeto experimenta determinadas transformaciones.
Pensemos en una esfera. Al girarla alrededor de su centro, su apariencia geométrica permanece inalterada.
Un disco posee otras características, mientras que un elipsoide puede distinguir direcciones que, en una esfera ideal, son equivalentes.
Estas diferencias adquieren importancia cuando queremos estudiar fenómenos físicos.
La geometría de un dispositivo puede influir en la distribución de sus fuentes, en las simetrías que presenta el problema y en las herramientas matemáticas que permiten describirlo.
No obstante, debemos establecer una precisión fundamental: la geometría de un objeto no determina por sí sola toda la estructura del campo electromagnético.
También intervienen las fuentes que lo generan, las propiedades de los materiales, las condiciones de frontera y las circunstancias en las que funciona el sistema.
Por ello, la geometría constituye una parte de la explicación, no una respuesta automática.
Dos objetos de formas diferentes pueden producir distribuciones distintas, pero esa diferencia debe determinarse mediante un modelo físico apropiado. Del mismo modo, dos representaciones aparentemente semejantes no garantizan que los sistemas correspondientes tengan el mismo comportamiento.
Esta distinción es esencial para mi investigación.
La huella geométrica electromagnética no debe concebirse como una figura aislada de las condiciones que la originan, sino como una representación matemática y computacional de determinadas propiedades de un fenómeno físico concreto.
El trabajo comienza, por tanto, cuando transformamos las diferencias visibles en preguntas susceptibles de análisis: ¿qué cambia?, ¿qué permanece?, ¿qué propiedades pueden medirse?, ¿qué información aportan las diferencias encontradas?
3. La lectura que da origen a esta investigación: el trabajo del Dr. Francisco Bulnes
El artículo del Dr. Francisco Bulnes, Juan Carlos Maya e Isaías Martínez, publicado en 2012 con el título Design and Development of Impeller Synergic Systems of Electromagnetic Type to Levitation/Suspension Flight of Symmetrical Bodies, constituye un antecedente fundamental para la reflexión que desarrollo en este artículo.
Los autores estudian sistemas electromagnéticos concebidos para producir levitación, suspensión y movimiento de cuerpos sin contacto con una superficie.
Para abordar el problema, recurren a formulaciones matemáticas relacionadas con la acción electromagnética, la energía, las fuerzas y el comportamiento del sistema, además de presentar simulaciones y planteamientos vinculados con el control.
Uno de los elementos que más llama mi atención aparece en la página 43, donde la Figura 1 presenta tres configuraciones geométricas: el disco, el elipsoide y la esfera.
Estas formas hacen visible la importancia de la geometría en la construcción del modelo estudiado.
En las páginas siguientes, el artículo desarrolla expresiones matemáticas relacionadas con la acción electromagnética y la energía.
Más adelante, las simulaciones ofrecen representaciones del flujo magnético, mientras que la Figura 11, alrededor de la página 49, presenta un esquema de retroalimentación asociado con el control del comportamiento del sistema.
Estos elementos permiten reconocer tres dimensiones que resultan relevantes para mi investigación: la configuración geométrica del dispositivo, la distribución espacial de las magnitudes electromagnéticas y el comportamiento físico que se pretende estudiar.
Es importante distinguir, sin embargo, entre las formulaciones matemáticas, los resultados de simulación, los diseños propuestos y las comprobaciones experimentales.
Cada uno de estos niveles aporta información diferente y requiere sus propios criterios de evaluación.
Una simulación permite estudiar las consecuencias de un modelo bajo determinadas condiciones, pero no constituye, por sí sola, una validación experimental del comportamiento de un dispositivo real.
A partir de este antecedente, planteo una pregunta complementaria: si la geometría forma parte de la descripción de un sistema electromagnético, ¿podemos caracterizar y comparar las distribuciones espaciales de sus campos mediante propiedades geométricas definidas?
Esta pregunta no pretende sustituir ni atribuir al artículo del Dr. Bulnes y sus colaboradores una propuesta que no se haya formulado en él.
Busca establecer una continuidad intelectual con su trabajo y abrir una línea de estudio propia: investigar si las representaciones tridimensionales de los campos pueden analizarse como huellas geométricas que aporten información útil sobre los sistemas que las producen.
La investigación publicada en el 2012 ofrece así un punto de partida para la reflexión.
La huella geométrica electromagnética constituye el concepto de trabajo que propongo desarrollar a partir de esta perspectiva.
4. Del disco, el elipsoide y la esfera a una pregunta tridimensional
Regresemos a las tres formas que aparecen en la Figura 1 del artículo: el disco, el elipsoide y la esfera.
Podemos dibujarlas sobre una hoja y reconocer inmediatamente sus diferencias.
Pero, si queremos estudiar su relación con un campo electromagnético, el dibujo es apenas el comienzo.
Necesitamos establecer sus dimensiones, especificar los materiales, definir las fuentes electromagnéticas y determinar las condiciones en las que funciona cada sistema.
Una vez establecidos estos elementos, podemos construir un modelo físico y calcular la distribución de una magnitud del campo.
Los resultados pueden representarse mediante mapas de colores, superficies de nivel o visualizaciones tridimensionales que permitan examinar su organización espacial.
Entonces surge una nueva pregunta: ¿qué características de esas representaciones merecen ser estudiadas?
Podríamos analizar las regiones donde la magnitud representada alcanza valores elevados, la forma en que cambia su distribución al modificar la geometría o la presencia de determinadas simetrías.
También podríamos definir medidas cuantitativas que permitan comparar las representaciones sin depender exclusivamente de la inspección visual.
Para que estas comparaciones sean válidas, es indispensable aplicar un procedimiento común.
Las representaciones deben corresponder a la misma magnitud física, utilizar escalas compatibles y especificar las condiciones bajo las cuales fueron obtenidas.
De lo contrario, dos imágenes podrían parecer diferentes por utilizar escalas distintas, o resultar visualmente semejantes a pesar de ocultar diferencias significativas.
La huella geométrica debe ser, por tanto, algo más que una imagen atractiva. Su utilidad dependerá de nuestra capacidad para definirla, caracterizarla y compararla de manera reproducible.
La representación tridimensional se convierte así en una herramienta para investigar preguntas más profundas: ¿qué propiedades permanecen?, ¿cuáles cambian cuando se modifica la forma del sistema?, ¿qué información podemos obtener de esas variaciones?
5. La relación entre geometría y fuerzas
La forma de un dispositivo no produce fuerzas electromagnéticas por sí sola.
Estas aparecen en un contexto físico determinado, en el que intervienen los campos, las fuentes, los materiales y los cuerpos sometidos a sus efectos.
Sin embargo, la geometría puede influir en la distribución del campo y, con ello, en las condiciones necesarias para calcular las fuerzas que actúan sobre un objeto.
Imaginemos un cuerpo situado en un sistema de levitación electromagnética.
Para comprender su comportamiento, no basta con representar el campo: también debemos determinar las fuerzas pertinentes y estudiar cómo actúan sobre el cuerpo en cuestión.
Si queremos establecer si una posición es estable, debemos analizar qué ocurre cuando el objeto experimenta una pequeña perturbación. ¿Regresará hacia su posición inicial?, ¿presentará oscilaciones?, ¿se alejará progresivamente de ella?
Estas preguntas muestran la diferencia entre describir la distribución espacial de un campo y comprender la dinámica del sistema.
La huella geométrica puede contribuir a representar y comparar determinadas propiedades del campo, pero no demuestra por sí sola que un cuerpo vaya a levitar ni que una posición sea estable.
El trabajo del Dr. Bulnes y sus colaboradores aborda las fuerzas y los mecanismos de control dentro del sistema que proponen.
Su esquema de retroalimentación resulta especialmente pertinente porque recuerda que el comportamiento de un dispositivo puede depender no solo de la distribución del campo, sino también de los mecanismos utilizados para regular su respuesta.
A partir de este antecedente, amplío la pregunta de investigación: ¿podría una comparación sistemática de las huellas geométricas ayudar a identificar diferencias en la distribución del campo que resulten relevantes para el estudio de las fuerzas?
Para responder, será necesario calcular los campos mediante un modelo apropiado, determinar las fuerzas correspondientes y, si se desea estudiar la estabilidad, analizar la respuesta del sistema ante perturbaciones.
La geometría podría contribuir a comprender ciertos aspectos del fenómeno, pero su influencia debe establecerse mediante resultados.
La relación entre geometría y fuerzas no debe darse por supuesta.
Debe formularse como una pregunta física, estudiarse matemáticamente y evaluarse con evidencia.
6. La huella geométrica electromagnética como concepto de trabajo
A partir de estas reflexiones, propongo una definición inicial que permita orientar la investigación:
Llamaré huella geométrica electromagnética a la representación espacial, construida mediante un modelo matemático o computacional, de una magnitud del campo electromagnético bajo condiciones físicas especificadas, susceptible de analizarse y compararse mediante propiedades geométricas definidas.
Esta definición constituye una propuesta de trabajo, no una ley física establecida ni una herramienta universal de identificación. Su propósito es delimitar un objeto de estudio y establecer los elementos necesarios para investigarlo.
En primer lugar, debemos seleccionar la magnitud física que deseamos representar.
El campo magnético, la intensidad del campo eléctrico y otras magnitudes relacionadas con la energía o el flujo no describen exactamente lo mismo.
La elección dependerá de la pregunta que pretendamos responder.
En segundo lugar, será necesario definir el sistema físico: su geometría, sus fuentes, los materiales que lo constituyen y sus condiciones de funcionamiento.
Estos elementos proporcionan el contexto necesario para interpretar los resultados.
En tercer lugar, debemos establecer el procedimiento de representación.
Será preciso determinar qué datos utilizaremos, cómo construiremos la visualización tridimensional y qué propiedades geométricas examinaremos.
Por último, necesitamos un método de comparación.
Si queremos establecer diferencias entre dos huellas, debemos definir criterios que permitan distinguir cambios físicos relevantes de variaciones ocasionadas por las escalas, las aproximaciones numéricas o los procedimientos de visualización.
A partir de estos elementos podremos investigar si las huellas geométricas aportan información útil para describir y comparar configuraciones electromagnéticas.
La hipótesis inicial puede formularse de la siguiente manera:
Bajo condiciones físicas especificadas, la modificación de la geometría de un sistema electromagnético puede producir cambios cuantificables en la distribución espacial de determinadas magnitudes del campo, susceptibles de estudiarse mediante representaciones geométricas comparables.
Esta hipótesis no afirma que la geometría sea el único factor que interviene ni anticipa qué configuración producirá el resultado más favorable. Su finalidad es delimitar una cuestión que pueda someterse a investigación.
La tarea consistirá en definir el modelo físico, controlar las variables que sea posible mantener constantes, realizar las comparaciones y determinar qué conclusiones están respaldadas por los resultados.
La huella geométrica electromagnética adquiere así un sentido preciso: no se trata solamente de contemplar la forma de un campo, sino de investigar qué propiedades de su representación pueden describirse, medirse y relacionarse con las condiciones físicas que la producen.
7.1. Representación geométrica de las fuentes

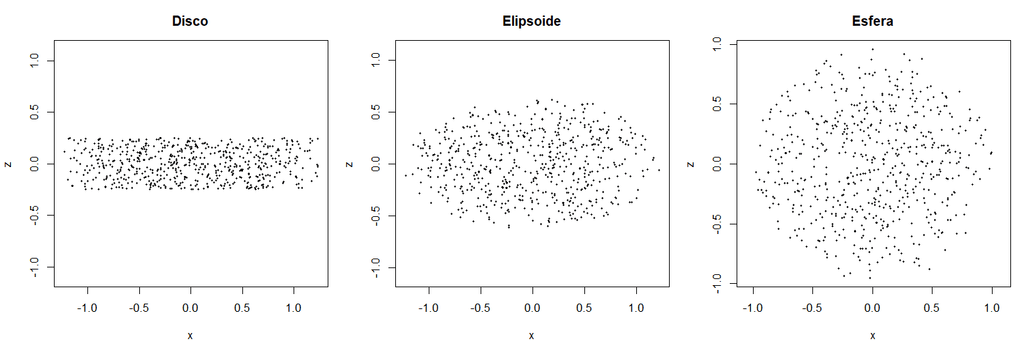

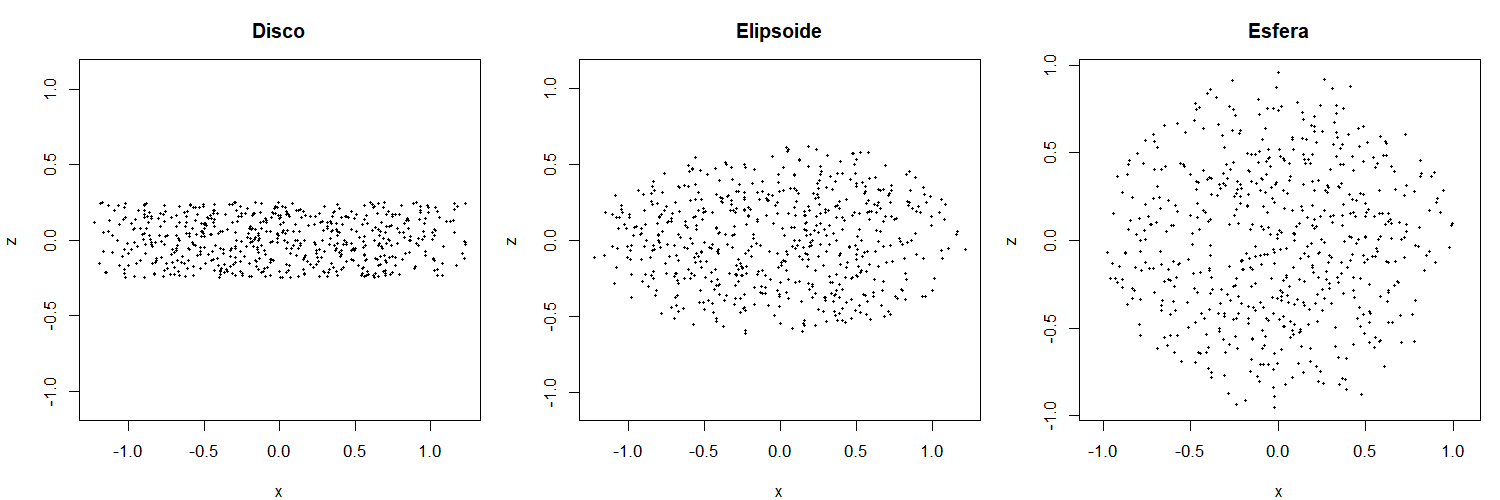

La primera figura presenta las tres configuraciones geométricas consideradas en la simulación: disco, elipsoide y esfera.
La distribución de los puntos permite reconocer sus diferencias estructurales: el disco presenta una configuración aplanada; el elipsoide ocupa una región de mayor extensión vertical que el disco; y la esfera muestra una distribución tridimensional más amplia en esa dirección.
Esta representación constituye la base del experimento computacional, ya que permite comparar las distribuciones del campo asociadas a diferentes configuraciones.
La geometría se convierte así en una variable de interés para investigar si las diferencias en la disposición de las fuentes se reflejan en características identificables del campo calculado.
7.2. Mapas de la huella geométrica electromagnética

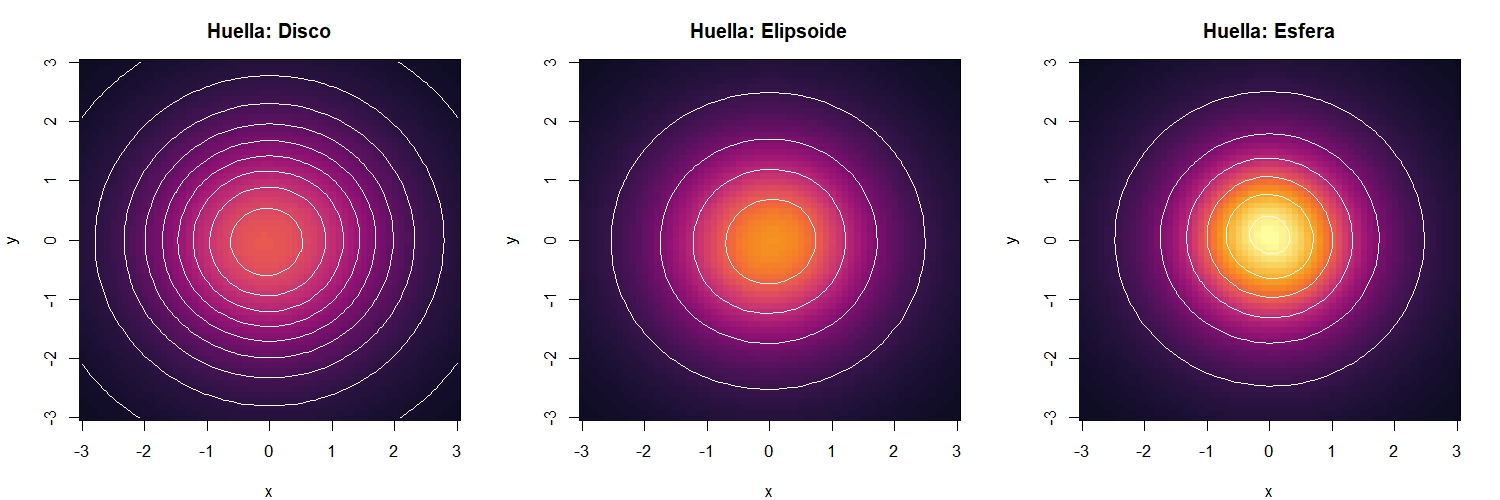

La segunda figura presenta los mapas de magnitud del campo correspondientes al disco, el elipsoide y la esfera.
En las tres representaciones se observa una región central de mayor intensidad, rodeada por regiones en las que la magnitud disminuye progresivamente.
Los contornos son aproximadamente concéntricos, lo que sugiere una distribución espacial cercana a la simetría radial en el plano de observación.
No obstante, las tres configuraciones presentan diferencias en la intensidad y extensión de sus regiones centrales.
La esfera muestra la mayor concentración central de intensidad en la escala representada, seguida del elipsoide y del disco. Esta observación concuerda con los valores numéricos de la magnitud máxima obtenidos en la simulación.
Los mapas constituyen una primera evidencia visual de que las configuraciones geométricas estudiadas están asociadas con distribuciones calculadas que no son idénticas.
Sin embargo, estas diferencias deben interpretarse dentro de las condiciones del modelo y no como una demostración de que la geometría, por sí sola, determina universalmente el comportamiento electromagnético.
7.3. Representación de las componentes del campo

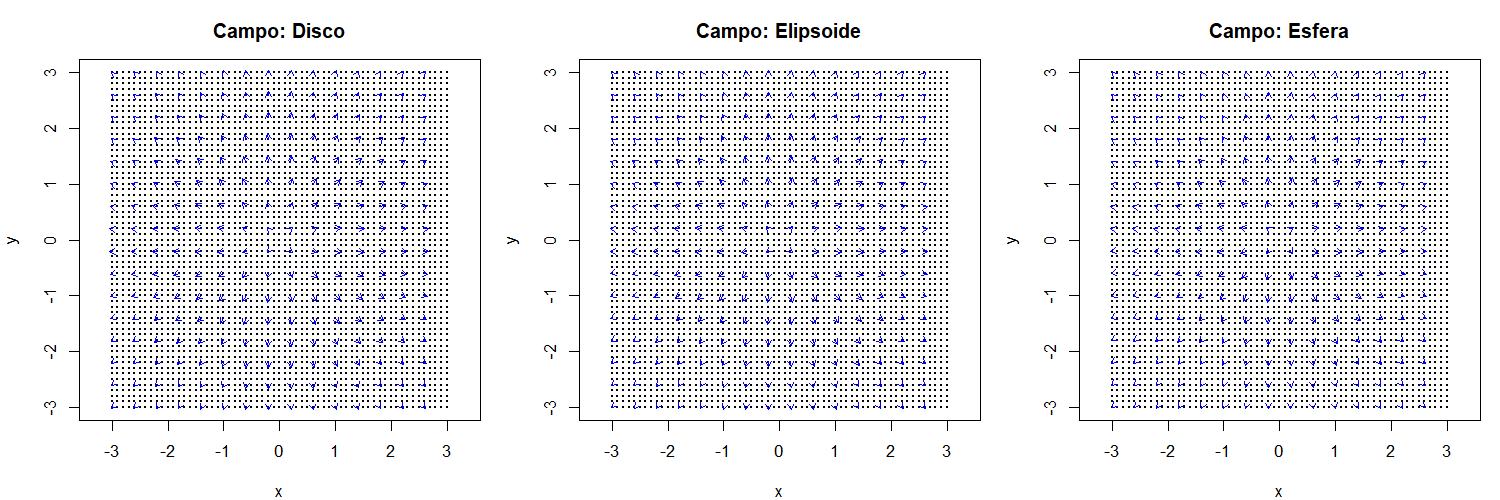

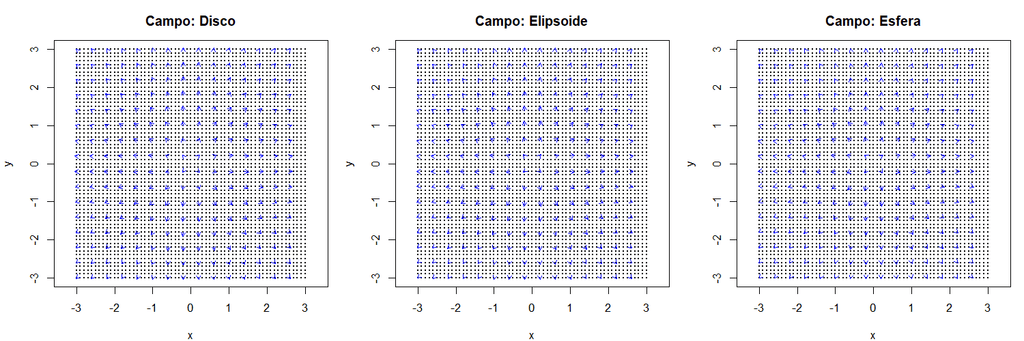

La tercera figura muestra la representación vectorial del campo para las tres configuraciones.
Las flechas permiten examinar la orientación local del campo en el plano de observación, mientras que su distribución espacial ayuda a identificar patrones direccionales.
Las tres representaciones presentan una organización general semejante, aunque esta similitud visual no implica que sus valores numéricos sean iguales. Para establecer diferencias con mayor precisión es necesario comparar las componentes del campo y sus magnitudes en puntos equivalentes del plano.
Esta figura complementa los mapas de intensidad, puesto que la huella electromagnética no debe reducirse únicamente a dónde se encuentran los valores máximos: también resulta relevante la manera en que se organiza espacialmente la dirección del campo.
7.4. Perfiles radiales: una representación pendiente de validación
La figura destinada a los perfiles radiales aparece en blanco.
Por esta razón, no es posible utilizarla todavía para describir la variación de la magnitud del campo con la distancia al centro, ni para afirmar que las curvas de las tres geometrías presentan diferencias determinadas.
Esta situación constituye una limitación técnica que debe corregirse antes de integrar los perfiles como evidencia de la investigación.
Una vez recuperada la gráfica, será posible comparar los valores medios del campo en anillos concéntricos y estudiar si la evolución radial aporta información adicional para distinguir las configuraciones geométricas.
7.5. Comparación cuantitativa de los indicadores

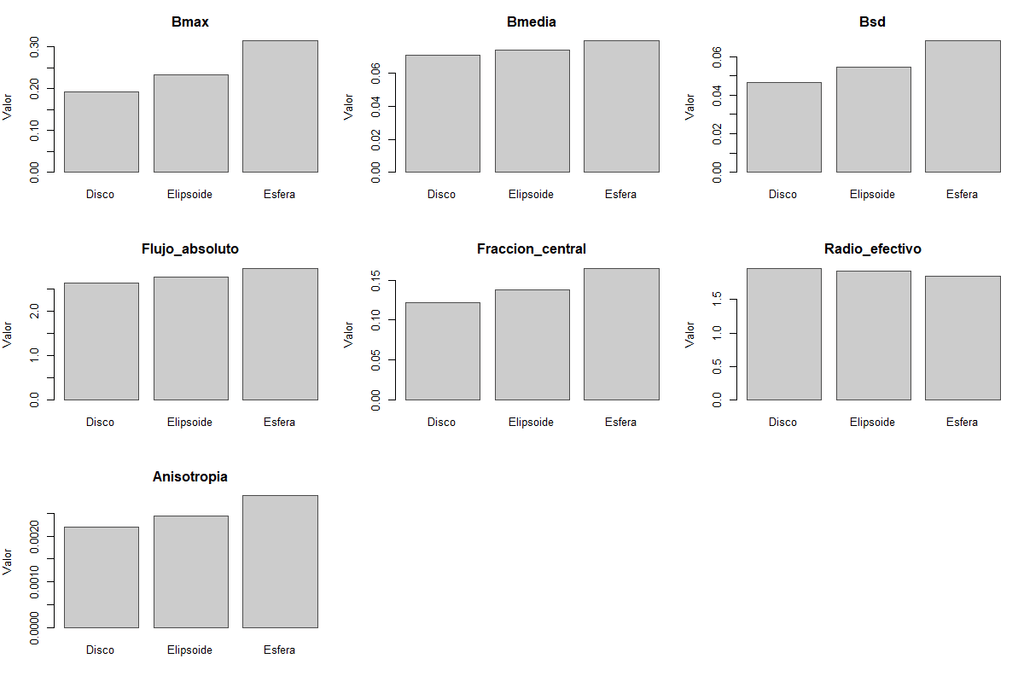

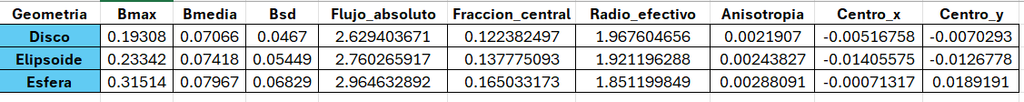

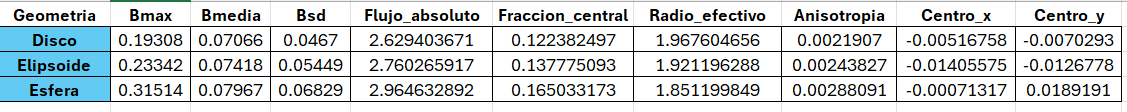

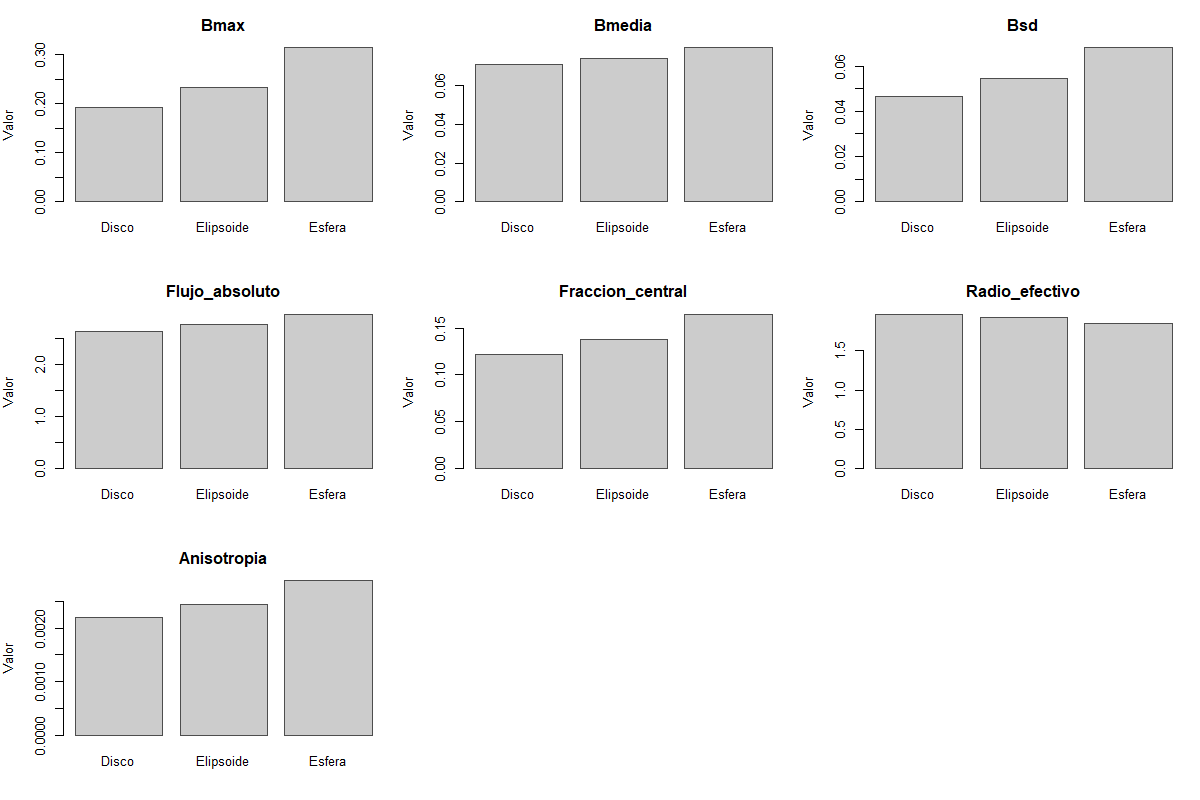

La última figura presenta la comparación gráfica de siete indicadores calculados para cada configuración. Los valores registrados en el archivo de resultados se resumen en la tabla siguiente.
La comparación revela una tendencia consistente en varios indicadores.
La esfera presenta la mayor magnitud máxima, la mayor magnitud media, la desviación estándar más alta y la mayor integral de la magnitud del campo sobre el plano.
El elipsoide ocupa una posición intermedia y el disco presenta los valores menores en estas cuatro medidas.
La fracción central también aumenta desde el disco hasta la esfera. Por su parte, el radio efectivo disminuye en ese mismo orden.
Estos resultados sugieren que, bajo las condiciones específicas de esta simulación, la distribución asociada a la esfera presenta una mayor concentración central y una extensión efectiva menor según el indicador utilizado.
El indicador de anisotropía aumenta de 0.002191 para el disco a 0.002881 para la esfera.
Aunque el incremento es observable en los valores calculados, su significado físico depende de la fórmula exacta empleada para definirlo.
Por ello, conviene interpretarlo como una diferencia cuantitativa del indicador, no como una demostración independiente de una anisotropía física significativa.
Finalmente, las coordenadas calculadas del centro de la distribución se mantienen próximas al origen en las tres configuraciones.
Esta proximidad es compatible con una distribución globalmente centrada, aunque las pequeñas desviaciones deben evaluarse teniendo en cuenta el muestreo numérico y la definición concreta del centro.
En conjunto, los resultados muestran que los indicadores permiten distinguir numéricamente las tres configuraciones dentro del modelo implementado.
La coincidencia entre varias tendencias cuantitativas y las diferencias visuales de los mapas fortalece la utilidad exploratoria del procedimiento, pero todavía es necesario comprobar su estabilidad y convergencia numérica.
8.1. Hacia una caracterización de la huella geométrica electromagnética
Los resultados obtenidos permiten avanzar en la construcción de una propuesta de investigación centrada en la relación entre la geometría de las fuentes y la distribución espacial del campo magnético calculado.
La comparación entre disco, elipsoide y esfera muestra que, dentro de las condiciones de la simulación, las configuraciones pueden distinguirse mediante un conjunto de indicadores numéricos.
Este resultado orienta nuestra hipótesis de trabajo: la distribución espacial de un campo magnético calculado puede caracterizarse mediante un conjunto de descriptores que permita comparar distintas configuraciones geométricas.
La propuesta de huella geométrica electromagnética consiste, por tanto, en reunir información sobre la intensidad, la dispersión, la concentración y la extensión espacial del campo en una representación común.
No se trata todavía de una ley universal, sino de un instrumento de análisis cuya utilidad deberá evaluarse mediante nuevas pruebas.
8.2. Una primera firma cuantitativa de las configuraciones
Los resultados numéricos permiten identificar un patrón: la esfera presenta los valores más elevados de magnitud máxima, magnitud media, desviación estándar e integral de la magnitud del campo; el elipsoide presenta valores intermedios; y el disco registra los menores.
Esta ordenación indica que los indicadores seleccionados capturan diferencias entre las tres configuraciones en el modelo actual.
Además, la variación del radio efectivo y de la fracción central sugiere que no todas las características de la distribución cambian de la misma manera.
Precisamente por ello, utilizar un conjunto de indicadores resulta más informativo que depender exclusivamente de la magnitud máxima.
Podemos considerar este conjunto como una firma cuantitativa preliminar de cada configuración simulada.
Sin embargo, para establecer que dicha firma es realmente distintiva, será necesario comprobar si conserva su capacidad de discriminación cuando cambian la resolución de la malla, el número de fuentes o la posición del plano de observación.
8.3. La importancia de distinguir geometría, modelo y fenómeno físico
La interpretación de los resultados requiere mantener una distinción entre tres niveles.
El primero corresponde a la geometría de las fuentes; el segundo, al modelo matemático y computacional empleado para calcular el campo; y el tercero, al comportamiento de un sistema electromagnético real.
Las figuras representan los resultados del segundo nivel a partir de configuraciones geométricas definidas en el primero.
No demuestran por sí mismas que un cuerpo real produzca exactamente esas distribuciones ni que la geometría sea la única variable responsable de las diferencias.
En la simulación se emplean fuentes magnéticas idealizadas y condiciones numéricas específicas.
Por ello, los resultados deben entenderse como una exploración computacional.
Para relacionarlos con un dispositivo físico sería necesario especificar las fuentes reales, sus propiedades materiales, las condiciones de frontera y las ecuaciones que describen el sistema que se desea estudiar.
Esta precisión fortalece la investigación, pues permite distinguir lo observado numéricamente de aquello que todavía debe fundamentarse mediante un modelo físico más completo.
8.4. La validación como siguiente etapa
El siguiente paso consiste en comprobar que las diferencias identificadas no dependen exclusivamente de las decisiones numéricas adoptadas. Para ello, proponemos cuatro pruebas:
- Convergencia numérica: aumentar el número de fuentes y la resolución de la malla para determinar si los indicadores se estabilizan.
- Sensibilidad geométrica: modificar de forma controlada las dimensiones del disco y del elipsoide, así como el radio de la esfera, para examinar cómo responden los indicadores.
- Sensibilidad espacial: cambiar la distancia del plano de observación y estudiar si las diferencias entre configuraciones se conservan o se modifican.
- Reproducibilidad: repetir la simulación con distintas distribuciones de las fuentes y comparar los resultados para determinar cuánto dependen del muestreo.
También será conveniente revisar la definición matemática del radio efectivo, la fracción central y la anisotropía, así como comprobar que las escalas utilizadas en las figuras permiten una comparación adecuada.
La recuperación de la gráfica de perfiles radiales forma parte de esta etapa.
Su incorporación permitirá estudiar la evolución de la magnitud del campo con la distancia al centro y comprobar si los perfiles ofrecen información adicional respecto de los indicadores ya calculados.
8.5. Proyección científica de la propuesta
El aporte de esta primera etapa reside en establecer un procedimiento reproducible para representar, comparar y cuantificar distribuciones de campo asociadas a distintas geometrías.
La combinación de mapas, componentes e indicadores transforma una observación visual en una metodología de análisis susceptible de refinamiento y validación.
Si las pruebas posteriores confirman que los descriptores son estables y permiten distinguir configuraciones bajo condiciones controladas, la huella geométrica electromagnética podrá desarrollarse como una herramienta para caracterizar modelos de campo.
Si las diferencias desaparecen al modificar los parámetros o la discretización, será necesario revisar los indicadores o delimitar con mayor precisión el alcance de la propuesta.
La pregunta central permanece abierta: ¿hasta qué punto es posible reconocer una configuración geométrica a partir de los patrones espaciales del campo magnético calculado?
Las figuras obtenidas mediante RStudio ofrecen una primera aproximación cuantitativa a esta pregunta.
La investigación avanzará cuando las tendencias observadas sean sometidas a pruebas de convergencia, sensibilidad y validación física, de modo que la huella geométrica electromagnética pase de ser una propuesta exploratoria a una caracterización matemática debidamente fundamentada.
Epílogo. Cuando las fuerzas revelan su geometría
Regresemos por un instante a las imágenes de ciencia ficción en las que vehículos extraordinarios parecen permanecer suspendidos en el aire.
Esas escenas despiertan nuestra imaginación porque convierten las fuerzas invisibles en movimientos que podemos contemplar.
Pero la investigación científica comienza cuando dejamos de observar el resultado como un espectáculo y preguntamos qué condiciones físicas podrían hacerlo posible.
Entonces aparecen las fuentes, los campos, las fuerzas, los materiales, las ecuaciones y la geometría del sistema.
Lo que parecía un fenómeno extraordinario se convierte en una pregunta susceptible de análisis.
La lectura del trabajo del Dr. Francisco Bulnes, Juan Carlos Maya e Isaías Martínez nos permite acercarnos a esa convergencia.
Sus configuraciones geométricas, sus formulaciones matemáticas, las simulaciones del flujo magnético y sus planteamientos de control constituyen antecedentes relevantes para el problema que aquí nos ocupa.
A partir de ellos, planteo una pregunta propia: si representamos matemáticamente un campo electromagnético mediante una estructura tridimensional, ¿podemos estudiar esa representación como una huella geométrica que revele características relevantes del sistema que la produce?
La respuesta todavía debe construirse. Será necesario precisar la definición, desarrollar los modelos, establecer criterios de comparación y determinar qué conclusiones pueden justificarse a partir de los resultados.
La investigación deberá mostrar no solo qué diferencias aparecen, sino también qué factores las producen y qué información puede obtenerse de ellas.
Sin embargo, el camino tiene una dirección definida: pasar de la observación a la representación matemática; de la representación a la comparación; y de la comparación a una hipótesis que pueda ponerse a prueba.
Quizá una de las aportaciones más interesantes de la geometría consista precisamente en ofrecernos un lenguaje para estudiar estructuras que no podemos contemplar directamente.
Las formas no sustituyen a las leyes físicas, pero pueden ayudarnos a reconocer relaciones, formular preguntas y construir modelos que hagan más comprensible el comportamiento de la naturaleza.
Aquel experimento escolar con un imán, una hoja blanca y unas limaduras de hierro conserva así todo su valor.
Fue una primera aproximación a la posibilidad de reconocer, mediante efectos visibles, la organización de un fenómeno invisible.
Hoy, las herramientas matemáticas y computacionales nos permiten ampliar esa intuición y convertirla en una pregunta de investigación.
La geometría revela las fuerzas.
Y cuando aprendemos a representar lo invisible, descubrimos que la pregunta no es solamente qué forma tiene un campo electromagnético, sino qué puede revelarnos su huella geométrica acerca de las fuerzas que actúan en el espacio.
Referencia bibliográfica
Bulnes, F., Maya, J. C., & Martínez, I. (2012). Design and development of impeller synergic systems of electromagnetic type to levitation/suspension flight of symmetrical bodies. Journal of Electromagnetic Analysis and Applications, 4(1), 42–52. https://doi.org/10.4236/jemaa.2012.41006
“Quizá el universo no oculte sus secretos en el silencio de lo invisible, sino en las formas que aún no hemos aprendido a interpretar; porque investigar es, en el fondo, descubrir que detrás de cada huella existe una pregunta, detrás de cada forma una relación y detrás de cada misterio, una nueva manera de comprender nuestra existencia en el vasto espacio de lo desconocido”
